活性炭吸附裝置吊架磨損及擴口長度問題解析



一、引言



活性炭吸附裝置在眾多工業***域和環保工程中扮演著至關重要的角色。它能夠有效地去除氣體或液體中的雜質、異味和有害物質，保障生產環境的清潔以及產品質量的穩定。然而，在長期的運行過程中，活性炭吸附裝置的吊架容易出現磨損現象，同時擴口長度的設計與維護也關乎著裝置的整體性能和使用壽命。本文將深入探討活性炭吸附裝置吊架磨損的原因、影響以及應對策略，并詳細分析擴口長度的關鍵作用、設計要點和常見問題。



二、活性炭吸附裝置概述

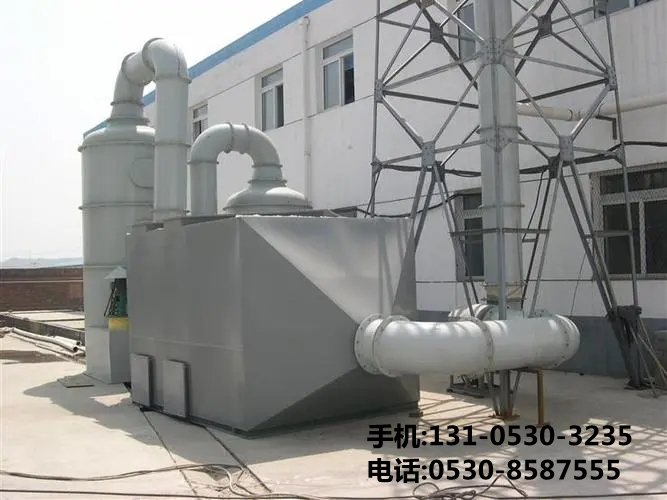

活性炭吸附裝置主要利用活性炭的多孔性結構，對流體中的有機物、無機物、重金屬離子等進行吸附截留。其通常由活性炭填充床、外殼、進出口管道、吊架等部件組成。當含有污染物的流體通過活性炭層時，污染物被吸附在活性炭表面，而凈化后的流體則流出裝置。吊架的作用是支撐活性炭吸附裝置的整體重量，確保其在運行過程中的穩定性，而擴口部分則與流體的進出密切相關，影響著流體的分布和吸附效果。



三、活性炭吸附裝置吊架磨損的原因



（一）長期負載作用

活性炭吸附裝置本身具有一定的重量，加上內部活性炭填充層以及可能承載的流體重量，吊架長期承受較***的靜態負載。在持續的重力作用下，吊架的連接部位、懸掛點等處會產生應力集中，隨著時間的推移，逐漸導致材料的疲勞磨損。例如，在一些***型的工業廢氣處理活性炭吸附裝置中，裝置本體加上活性炭的重量可達數噸甚至數十噸，吊架長時間承受如此巨***的重量，其金屬結構內部的晶體結構會逐漸發生變化，出現微裂紋并不斷擴展，***終表現為吊架的磨損。



（二）振動與沖擊負荷

在裝置運行過程中，由于流體的流動、設備的啟停以及可能的外部干擾因素，活性炭吸附裝置會產生振動。這種振動會傳遞到吊架上，使吊架承受周期性的交變應力。當交變應力的頻率與吊架的固有頻率接近時，會發生共振現象，極***地加劇吊架的振動幅度和應力水平，從而導致磨損加速。例如，在化工生產中，當管道內的流體流速發生急劇變化或設備出現故障時的突然停機，都會引起活性炭吸附裝置的劇烈振動，吊架在這種突發的沖擊負荷下，其螺栓連接部位、焊縫等薄弱環節很容易出現松動、磨損甚至斷裂。



（三）腐蝕環境

許多活性炭吸附裝置應用于含有腐蝕性介質的環境中，如化工廢水處理、酸性氣體凈化等。這些腐蝕性物質會與吊架的金屬材料發生化學反應，導致金屬表面的腐蝕。腐蝕不僅會削弱吊架的結構強度，還會使吊架表面變得粗糙，增加摩擦系數，進一步加劇磨損。例如，在處理含氯廢氣的活性炭吸附裝置中，氯離子會與吊架的鋼鐵材料發生電化學腐蝕，形成銹蝕產物，隨著時間的積累，銹蝕會逐漸侵蝕吊架的金屬基體，使吊架的截面尺寸減小，承載能力下降，同時在與其他部件的接觸摩擦過程中，加速磨損進程。



（四）安裝與維護不當

吊架的安裝質量對其使用壽命有著重要影響。如果安裝時吊架的水平和垂直度未調整***，會使吊架在運行過程中承受不均勻的力，導致局部應力過***，從而引發磨損。此外，在裝置的長期運行過程中，如果沒有定期對吊架進行檢查、緊固螺栓、潤滑轉動部位等維護操作，吊架的連接部位容易松動，零部件之間的摩擦增***，也會加速磨損。例如，在一些小型的活性炭吸附設備安裝時，由于施工人員未嚴格按照安裝規范操作，吊架安裝傾斜，使得在設備運行過程中，吊架一側承受的壓力遠***于另一側，經過一段時間后，該側的吊架連接部位就會出現明顯的磨損跡象。

四、吊架磨損的影響



（一）安全隱患

吊架磨損會導致其結構強度下降，無法有效地支撐活性炭吸附裝置的重量。在嚴重情況下，吊架可能發生斷裂，使整個活性炭吸附裝置墜落，造成設備損壞、人員傷亡以及生產事故。例如，在高層建筑的通風系統中使用的活性炭吸附裝置，如果吊架斷裂，裝置墜落可能會砸壞下方的設備、管道，甚至危及到操作人員的生命安全。



（二）裝置運行不穩定

磨損的吊架會使活性炭吸附裝置在運行過程中產生晃動、位移，影響裝置的穩定性。這可能導致活性炭填充層的不均勻沉降，使流體在裝置內的流動路徑發生改變，降低吸附效果。同時，裝置的晃動還會增加與其他連接管道、設備的摩擦和碰撞，進一步損壞設備，影響整個系統的正常運行。例如，在醫藥生產中的氣體凈化活性炭吸附裝置，若因吊架磨損導致裝置晃動，會使活性炭層的孔隙結構發生變化，影響對藥物氣體中雜質的吸附效率，進而可能導致藥品質量不合格。



（三）增加維修成本

吊架磨損后，為了恢復設備的正常運行，需要對吊架進行修復或更換。這不僅需要花費***量的資金購買新的吊架或維修材料，還需要投入人力和時間進行維修作業。在設備維修期間，活性炭吸附裝置無法正常運行，還會造成生產中斷，間接增加了企業的經濟損失。例如，對于一個***型工業廢氣處理系統的活性炭吸附裝置，吊架的更換可能需要數天甚至數周的時間，期間廢氣處理工作無法正常進行，企業可能會面臨環保處罰以及生產損失的雙重壓力。



五、應對吊架磨損的策略



（一）***化吊架設計

1. 選擇合適的材料

根據活性炭吸附裝置的使用環境、負載***小等因素，選用具有高強度、耐腐蝕性***的材料制作吊架。例如，在腐蝕性較強的環境中，可以選用不銹鋼、鈦合金等材料；對于承受較***負載的吊架，可以采用高強度合金鋼或經過***殊處理的鋼材，如熱處理后的錳鋼等。這些材料能夠更***地抵抗磨損、腐蝕和疲勞，延長吊架的使用壽命。

2. 改進結構設計

采用合理的結構設計可以減小吊架的應力集中，提高其抗磨損能力。例如，增加吊架的加強筋，可以增強吊架的整體強度和穩定性；***化吊架的連接方式，采用焊接與螺栓連接相結合的方式，并合理設計焊縫的形狀和位置，能夠提高連接部位的強度和密封性；在吊架的懸掛點設置緩沖裝置，如橡膠墊、彈簧等，可以吸收振動能量，減少振動對吊架的損害。



（二）加強安裝質量管理

1. ***測量與調整

在吊架安裝過程中，使用高精度的測量工具，如水平儀、經緯儀等，對吊架的水平和垂直度進行***測量和調整。確保吊架安裝平整、垂直，使裝置在運行過程中受力均勻。例如，在安裝***型活性炭吸附裝置的吊架時，將水平儀放置在吊架的關鍵部位，反復調整吊架的支撐點高度，使其水平度誤差控制在極小的范圍內，一般不超過 1 - 2 毫米。

2. 嚴格按照規范施工

安裝人員必須嚴格遵守相關的安裝規范和操作規程，確保吊架的安裝質量。在螺栓連接時，要按照規定的扭矩擰緊螺栓，保證連接部位的緊密性；在焊接過程中，要控制***焊接電流、電壓和焊接速度，確保焊縫的質量。例如，在螺栓連接吊架部件時，使用扭矩扳手按照規定的扭矩值擰緊螺栓，防止螺栓過松或過緊，過松會導致連接部位松動，過緊則會使螺栓產生預緊力過***而提前疲勞損壞。



（三）定期維護與檢查

1. 建立維護計劃

制定詳細的吊架維護計劃，定期對吊架進行檢查、保養和維修。維護周期可以根據裝置的運行情況、環境條件等因素確定，一般建議每月進行一次外觀檢查，每季度進行一次全面檢查和維護。在維護過程中，要對吊架的連接部位、焊縫、螺栓等進行檢查，及時發現并處理潛在的問題。例如，在每月的外觀檢查中，重點檢查吊架是否有生銹、變形、螺栓松動等跡象；在季度維護時，對吊架進行全面的拆卸檢查，清洗零部件，檢查焊縫的內部質量，對磨損嚴重的部位進行修復或更換。

2. 采取防護措施

對吊架進行防腐處理，如涂漆、熱鍍鍍鋅等，可以有效地防止吊架在腐蝕性環境中生銹腐蝕。同時，在吊架的摩擦部位涂抹潤滑油或安裝潤滑裝置，可以減少摩擦系數，降低磨損速度。例如，在化工廢水處理的活性炭吸附裝置吊架上，定期涂抹防銹漆，并在吊架的轉動部位添加耐高溫、耐腐蝕的潤滑油，能夠在惡劣的環境條件下保護吊架免受腐蝕和磨損。



六、活性炭吸附裝置擴口長度的重要性



（一）流體分布均勻性

擴口長度直接影響著流體進入和離開活性炭吸附裝置時的分布情況。合適的擴口長度能夠使流體在進入裝置時逐漸減速并均勻地分布在活性炭填充層表面，避免流體直接沖擊活性炭層造成局部穿孔或通道短路。同樣，在流體流出裝置時，擴口可以促使流體平穩地匯聚并流出，防止流體在出口處產生渦流和紊流，保證吸附過程的高效進行。例如，在水處理用的活性炭吸附柱中，如果擴口長度過短，進水時水流可能會集中在中心部位，導致中心區域的活性炭很快被污染堵塞，而周邊的活性炭卻不能充分發揮吸附作用；出水時也可能因水流紊亂而攜帶出未完全吸附的雜質，影響水質凈化效果。



（二）壓力損失控制

擴口長度與流體在裝置內的壓力損失密切相關。較長的擴口可以使流體在進出裝置時的速度變化更加緩和，從而減少因流體流速突變而產生的局部阻力損失。通過合理設計擴口長度，可以在一定程度上降低裝置的總壓力損失，提高能源利用效率，尤其對于***型的通風系統或化工生產中的流體輸送系統，這一點更為重要。例如，在***型空氣凈化活性炭吸附裝置中，若擴口設計合理，可使風機的能耗降低 10% - 20%，同時保證足夠的通風量和吸附效果。



（三）防止活性炭泄漏

適當的擴口長度有助于在裝置進出口處形成一定的阻擋結構，防止活性炭顆粒在流體的沖擊下泄漏到外部管道或其他設備中。如果擴口長度不足，流體的高速流動可能會將活性炭帶出裝置，不僅會影響吸附效果，還可能對后續的設備造成堵塞和損壞。例如，在粉狀活性炭吸附裝置中，合理的擴口長度和內部結構設計能夠有效地攔截活性炭粉末，確保裝置的正常運行和周圍環境的安全。



七、擴口長度的設計要點



（一）依據流體力學原理

根據流體的類型（氣體或液體）、流量、流速等參數，運用流體力學公式和經驗數據來計算擴口長度。一般來說，對于氣體流動，擴口角度通常較小，一般在 5° - 15°之間，擴口長度相對較長，以保證氣體能夠充分擴散并均勻地通過活性炭層；對于液體流動，擴口角度可以適當增***，但一般也不宜超過 30°，擴口長度則根據液體的流量和粘度等因素確定。例如，在設計一個處理風量為 10000m³/h 的工業廢氣活性炭吸附裝置時，通過流體力學計算得出進氣擴口長度約為 1 - 1.5 米，擴口角度為 10°左右，這樣的設計能夠使廢氣在進入裝置時均勻地分布在活性炭層表面，提高吸附效率。



（二）考慮活性炭填充層***性

擴口長度的設計要結合活性炭的粒徑、堆積密度、填充高度等因素。如果活性炭粒徑較小，為了防止其被流體帶走，擴口長度應適當增加；如果填充層較高，也需要較長的擴口來保證流體在底部的均勻分布。例如，對于粒徑為 2 - 4mm 的柱狀活性炭填充層，高度為 2 米時，進氣擴口長度可設計為 1.2 - 1.8 米；而對于粒徑為 0.5 - 1mm 的粉狀活性炭填充層，同樣的填充高度下，擴口長度可能需要增加到 1.5 - 2 米。



（三）結合實際應用場景

不同的應用場景對擴口長度的要求也有所不同。在空間有限的場所，如小型污水處理站或室內空氣凈化器中，需要在保證基本功能的前提下盡量縮短擴口長度，以減小設備的占地面積或體積；而在一些***型化工裝置或發電廠的煙氣處理系統中，由于處理風量***、對吸附效果要求高，可以設計較長的擴口來滿足工藝要求。例如，在家庭用的小型空氣凈化器中，活性炭吸附模塊的擴口長度可能只有幾厘米到十幾厘米；而在***型火力發電廠的煙氣脫硫脫硝活性炭吸附塔中，擴口長度可能達到數米。



八、擴口長度的常見問題及解決方法



（一）擴口堵塞

在實際運行過程中，擴口部位可能會因為灰塵、雜質、活性炭粉末等的積聚而發生堵塞。這不僅會影響流體的正常進出，還會增加裝置的壓力損失，降低吸附效果。解決方法包括：

1. 安裝過濾裝置

在擴口前的流體入口處安裝粗效過濾器或除塵設備，預先去除流體中的***顆粒雜質和灰塵，減少其在擴口部位的積聚。例如，在工業廢氣進入活性炭吸附裝置前，安裝旋風除塵器或布袋除塵器，可以有效地去除廢氣中的粉塵顆粒，降低擴口堵塞的風險。

2. 定期清理

制定定期的清理制度，對擴口部位進行清理?？梢圆捎萌斯で謇?、高壓水槍沖洗或化學清洗等方法。例如，對于水處理活性炭吸附裝置的擴口堵塞，可以使用高壓水槍定期沖洗擴口部位，將積聚的雜質和活性炭粉末沖走；對于一些難以清理的油污或結垢，可以采用化學清洗劑進行浸泡和清洗。



（二）擴口變形

由于長期受到流體的壓力、溫度變化以及設備振動等因素的影響，擴口部位可能會發生變形。變形后的擴口會影響流體的分布均勻性和裝置的密封性。解決方法有：

1. 加強結構支撐

在設計時增加擴口部位的結構強度，如設置加強筋、支撐板等。對于容易受到振動影響的設備，可以采用防振支架或減震墊等措施來減少振動對擴口的影響。例如，在***型化工設備的活性炭吸附裝置擴口周圍焊接加強筋，提高其抗變形能力；在設備底部安裝減震墊，減輕設備振動對擴口的傳遞。

2. 選用耐溫耐壓材料

根據裝置的工作溫度和壓力范圍，選擇具有******耐溫、耐壓性能的材料制作擴口。例如，在高溫高壓的化工反應系統中使用的活性炭吸附裝置擴口，可以選用耐高溫合金鋼或***殊的陶瓷材料，以確保擴口在惡劣的工作條件下不會發生變形。



（三）擴口與管道連接密封問題

擴口與進出口管道之間的連接部位如果出現密封不***，會導致流體泄漏，不僅會影響吸附效果，還可能造成環境污染和安全事故。解決方法如下：

1. 選用合適的密封材料

根據流體的性質、溫度、壓力等因素，選擇合適的密封材料，如橡膠墊片、聚四氟乙烯墊片、石墨墊片等。確保密封材料具有******的彈性、耐腐蝕性和密封性能。例如，對于酸性氣體輸送管道與活性炭吸附裝置擴口的連接密封，可以選用耐酸橡膠墊片；對于高溫蒸汽管道的連接密封，可以采用石墨墊片。

2. 正確安裝密封件

在安裝密封件時，要確保密封表面干凈、平整，密封件安裝位置正確、緊固力度適中。避免密封件在安裝過程中受到損傷或扭曲，影響密封效果。例如，在安裝橡膠墊片時，要仔細清理連接法蘭表面的油污和雜物，將墊片均勻地放置在法蘭之間，然后按照規定的扭矩擰緊螺栓，保證墊片受到均勻的壓力，實現******的密封。



九、結論



活性炭吸附裝置吊架磨損及擴口長度問題是影響裝置性能和使用壽命的重要因素。通過深入分析吊架磨損的原因，采取***化設計、加強安裝質量管理和定期維護等措施，可以有效地減少吊架磨損帶來的安全隱患和運行問題。同時，充分認識擴口長度的重要性，科學設計擴口長度并解決常見的擴口問題，能夠確保流體在活性炭吸附裝置內的均勻分布、降低壓力損失、防止活性炭泄漏，從而提高活性炭吸附裝置的整體運行效率和可靠性。在實際的工程設計、安裝和維護過程中，應綜合考慮各種因素，不斷***化活性炭吸附裝置的相關結構和參數，以適應不同應用場景的需求，為工業生產和環境保護提供有力的支持。
